En bref — Calcul précis d’un IPN pour mur porteur : le point sur les bonnes pratiques
Un IPN, c’est quoi ? Un profilé en acier en I, parfait pour remplacer un mur porteur tout en maintenant la résistance de la structure.
Calcul : attention à la portée et à la charge linéique — Deux données capitales, à saisir précisément selon l’Eurocode 3 et la norme NF EN 10024.
Charges à prendre en compte : poids propre, cloisons, exploitation, climat… Rien n’est à négliger sous peine de fissures ou d’affaissement du mur porteur.
Pas de place au hasard : l’IPN idéal se choisit selon un dimensionnement rigoureux, jamais “à l’œil”.
Sécurité d’abord ! Même les meilleurs simulateurs ou abaques ne remplacent jamais la validation d’un bureau d’études structure.
Pose béton, appuis adaptés, renforts, démarches légales… Un IPN sur mur porteur, ça ne s’improvise pas !
Comprendre le calcul IPN pour mur porteur : définitions et principes
Lorsqu’il s’agit de transformer, d’ouvrir ou de renforcer un mur porteur, l’IPN s’impose comme LA solution reine dans le jargon des pros du bâtiment. Mais avant de se lancer tête baissée dans le choix d’un profilé en acier, mieux vaut maîtriser les fondamentaux du calcul IPN : on parle de données comme la charge linéique, la portée libre, ou le moment fléchissant. Un IPN (pour « profil normal en I à ailes inclinées ») est conçu pour encaisser les contraintes de flexion avec une efficacité redoutable, tout en affichant un poids relativement modéré face à son cousin le HEA.
Justement, la clé du succès se situe dans la précision des infos pour le dimensionnement et le respect des normes : une boulette dans le calcul, et c’est la porte ouverte à l’affaissement, la fissure, voire pire. Se baser sur des valeurs fiables, c’est la meilleure assurance de tenir vos murs debout… et de dormir sur vos deux oreilles.
IPN en rénovation : profil acier et avantages pour mur porteur
En rénovation, l’IPN a tout pour plaire : sa forme en « I » et ses ailes inclinées favorisent la résistance à la flexion tout en limitant la quantité de acier par rapport à d’autres profils métalliques. Quand il s’agit de remplacer un mur porteur trop contraignant (coucou cuisines ouvertes, grandes baies ou extensions !), l’IPN joue la carte de la solidité… à condition d’être dimensionné aux petits oignons.
Cerise sur le gâteau : sa conception permet une intégration relativement simple dans des structures anciennes, même en présence de béton, de pierre ou de briques. C’est le compagnon idéal des projets de transformation architecturale, mais sans respecter les bonnes pratiques, on s’expose vite à des soucis structurels.
Notions clés du dimensionnement : portée, charge linéique et moment fléchissant
Pour bien choisir votre IPN, certains mots doivent devenir vos meilleurs amis. D’abord, la portée : c’est la distance entre les deux appuis libres de l’IPN, souvent l’ouverture créée dans le mur porteur. Ensuite, la charge linéique (en kN/m ou kg/ml) : elle rassemble toutes les charges qui pèsent sur la poutre, du poids propre des planchers à la cloison, jusqu’au mobilier.
Le moment fléchissant, quant à lui, mesure la façon dont l’IPN se déforme sous cette charge. Ajoutez à ça la section modulaire et la flèche admissible (la déformation maximale tolérable sans souci pour la sécurité de l’ensemble) et vous tenez le kit de survie du bricoleur averti. Comprendre ces paramètres, c’est la base pour dimensionner un IPN qui tient la route—et pas seulement sur le papier.
Saisie précise des données : portée libre et charge linéique selon normes Eurocode 3 et NF EN 10024
Entrer dans le vif du sujet sans approximation : voilà le secret d’un calcul IPN fiable. Les deux stars du casting sont la portée libre et la charge linéique. D’après l’Eurocode 3 et la norme NF EN 10024, impossible de les estimer « au jugé » — chaque milliètre et chaque kilogramme peuvent faire la différence entre un chantier nickel et un cauchemar structurel.
Importance de la portée libre dans le calcul de l’IPN pour mur porteur

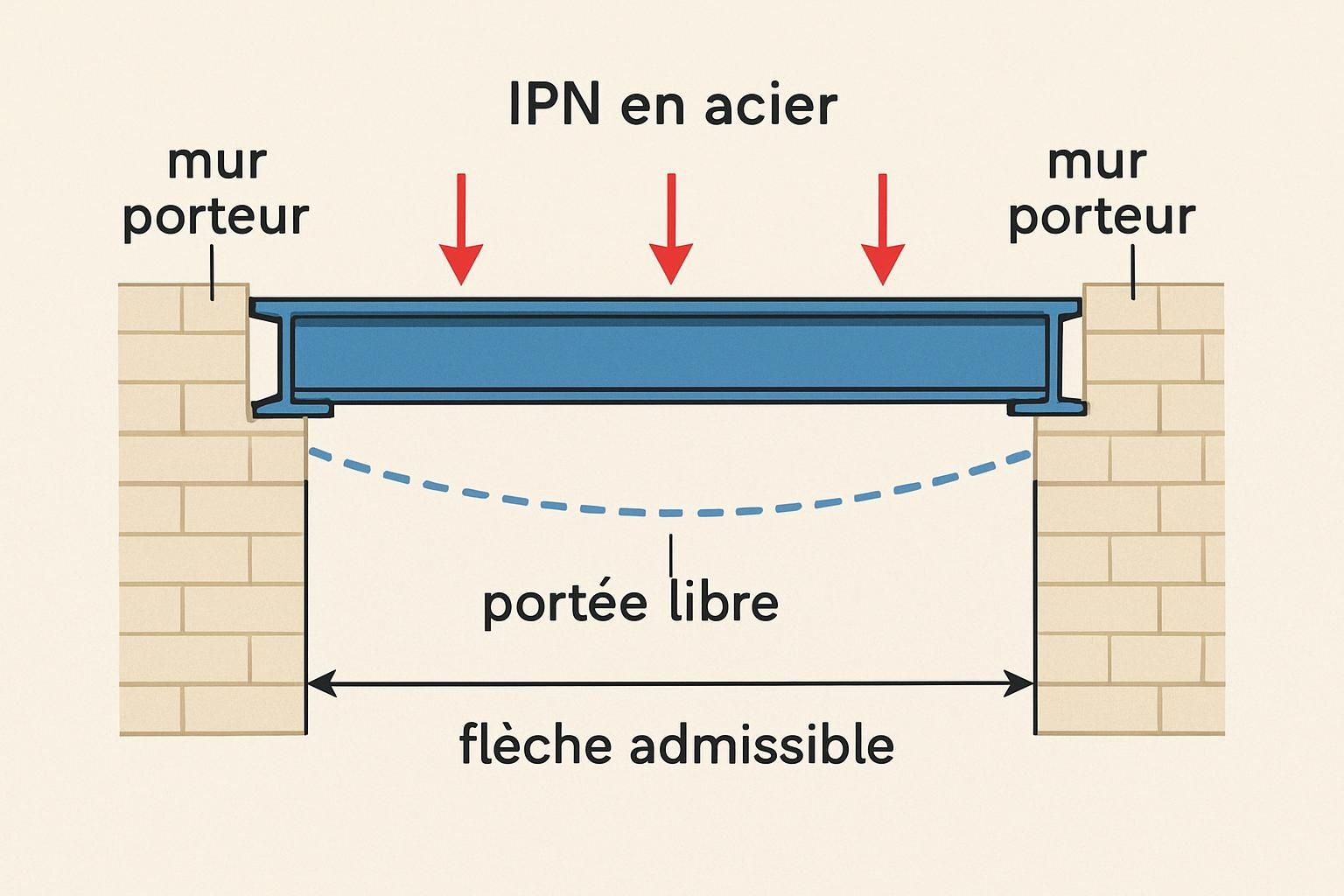

La portée libre, c’est le nerf de la guerre. C’est la distance entre les deux appuis nus de l’IPN (vous voyez l’ouverture créée dans le mur porteur ? C’est ça !). Si cette mesure est fausse, votre IPN risque de plier sous le poids ou de se déformer dangereusement.
Exemple : sur un projet à Lyon, une portée surévaluée de 15 cm par le maçon a provoqué une flèche excessive… et obligé à tout refaire en urgence, bonjour la douloureuse ! D’où l’importance de bien prendre en compte le dimensionnement précis dès la phase APD (avant-projet détaillé). Pour comprendre comment cela s’intègre dans la planification d’un chantier, il suffit de constater l’importance donnée à cette phase dans tous les guides professionnels.
Définition et calcul de la charge linéique selon la norme NF EN 10024
La charge linéique, c’est l’addition (express) de tous les poids qui s’appuieront sur l’IPN : planchers, cloisons, dalles béton, meubles lourds, et même parfois des charges climatiques si le plancher est proche de la toiture.
La norme NF EN 10024 stipule que l’on doit intégrer toutes les composantes : charge permanente (poids propre des matériaux), charges d’exploitation (usages, mobilier), poids propre de l’IPN (calculé à partir de sa masse volumique acier : environ 7850 kg/m³) et la casquette charges exceptionnelles (ex : accumulations ponctuelles lors de travaux). Un simple oubli peut faire basculer la sécurité dans l’inconnu.
Poids dalle béton : masse volumique x épaisseur x largeur x longueur
Charges de cloison : calcul selon nature et position
Charges d’exploitation : déterminées par l’usage selon les tableaux normatifs (habitation, local commercial, etc.)
On compile tout ça, et on obtient une charge linéique à saisir sans pitié dans son tableur—l’erreur n’est pas permise.
Référence aux normes Eurocode 3 : coefficients de sécurité et combinaisons de charges
Un petit point réglementaire s’impose : selon l’Eurocode 3 (EN 1993), la sécurité structurelle nécessite l’application de coefficients de pondération. Pour le béton, on utilise souvent 1,35 pour les charges permanentes, et 1,5 pour les charges exceptionnelles ou temporaires.
Les combinaisons de charges exigées par les normes évitent bien des désagréments. Rater ce check, c’est jeter des dés avec le bâtiment ! Pour éviter tout loupé, la note de calcul doit être validée par un spécialiste : pas question de confondre approximation et expertise sur ce point précis.
Méthode de calcul IPN mur porteur : formules et vérifications clés
En route pour le cœur du sujet : la méthode de calcul dimensionnante qui fait foirer ou réussir une ouverture dans un mur porteur. Prendre le temps de poser chaque charge sur la table change littéralement la vie du chantier comme de la famille qui en profitera longtemps.
Formule de calcul de la charge de calcul MEd et principes appliqués
La formule phare du calcul ? Pour une poutre simplement appuyée sous charge uniforme, le moment fléchissant maximal (MEd) = q × L² ÷ 8. Dans cette formule, « q » désigne la charge linéique totale (en kN/m), et « L » la portée libre (mètre). Ce calcul permet d’obtenir la sollicitation réelle que devra encaisser l’IPN.
Après avoir obtenu MEd, il est obligatoire de vérifier la résistance de la section choisie (vérification du module de résistance plastique), le déversement (stabilité latérale pour les grandes portées), et surtout la flèche admissible selon les normes (< 1/500ème de la portée en général). Chaque étape conditionne la pérennité du projet et la tranquillité du client.
Charges à considérer : poids propre, cloisons, exploitation et climatiques
Un calcul IPN sérieux compile tout : le poids du plancher en béton, celui des cloisons (placo, briques…), les charges d’exploitation (occupation normale, mobilier…), le poids propre de l’IPN (non négligeable sur les grosses sections !) et les charges climatiques, qui montent vite si l’ouvrage est en contact avec l’extérieur.
À chaque étape, revenir à la liste officielle permet d’éviter les oublis. Sur un chantier récent à Rouen, l’oubli des charges liées à une terrasse en bois a nécessité la pose d’une IPN plus costaude en urgence… Pour éviter les surprises, mieux vaut une note de calcul béton réalisée en amont, quitte à passer du temps sur le relevé des masses.
Type de charge | Exemple | Méthode d’évaluation |
|---|---|---|
Poids propre plancher béton | Dalle 16cm ép. sur 3,5m x 0,15m | Masse volumique béton x épaisseur x surface |
Charge cloison | Cloison brique 7cm | Poids linéique sur la portée |
Charge d’exploitation | Bureau, salle de bain | Tableau normes, selon usage |
Poids propre IPN acier | IPN 240 sur 4m | Masse/longueur du profilé |
Charge climatique | Neige sur terrasse | Norme locale |
Critères obligatoires à vérifier : résistance en section, déversement et flèche admissible
Un IPN mal dimensionné ? C’est autoriser le bâtiment à danser la gigue sous l’effet des charges, et ça, ni la sécurité des occupants ni l’assurance n’apprécient. Trois vérifications sont incontournables :
Résistance en section : la capacité à faire face au moment fléchissant calculé, sans dépasser la contrainte maximale admissible de l’acier.
Déversement latéral : un classique sur les longues portées, qui peut créer d’énormes dégâts si la section IPN n’est pas adaptée.
Flèche admissible : veillez à ce que la déformation reste dans la limite (souvent 1/500 de la portée, soit moins de 6 mm sur 3 m).
On clôture ce check méthodique par l’examen… et la validation obligatoire par un bureau d’études si on veut dormir tranquille.
Comparatif interactif : IPN, IPE, HEA pour murs porteurs
| Profil | Type d’aile | Rigidité/flexion | Poids | Usage typique |
|---|
Conditions d’appui et précautions pour pose IPN sur mur porteur
Le calcul, c’est bien, mais rien n’est gagné sans l’appui adapté ! Un IPN efficace n’est rien sans une pose qui respecte les règles de l’art, surtout quand il s’agit d’un mur porteur où chaque détail compte pour la solidité globale.
Appuis indispensables : encastrement minimum et scellement adapté
Un appui digne de ce nom, c’est au moins 20 cm sur un mur porteur en bonne santé (pierre, parpaing ou béton). Oublier le scellement ou se contenter d’un simple appui « à ras » est la meilleure recette pour un effondrement en cascade.
Le mortier utilisé doit être adapté à la contrainte structurelle (par exemple type mortier bâtard ou résine spéciale) pour garantir la transmission des charges sans affaissement. Petit conseil d’ami : pour les portées supérieures à 3,5 m ou pour une charge supérieure à 10 kN/m, pensez platines métalliques, voire reprise béton armé pour sécuriser l’ensemble.
Renforcement des murs traditionnels et utilisation de platines métalliques
Dans les maisons anciennes en briques ou pierres, le mur porteur réclame parfois un renforcement préalable (chaînage horizontal, béton armé, etc.) avant l’arrivée de l’IPN. L’usage de platines métalliques assure une meilleure répartition de la charge sur la surface d’appui.
Une anecdote révélatrice : sur la rénovation d’une longère sarthoise, l’absence de platines avait causé des fissures en façade après seulement quelques mois. Moralité : chaque cas mérite attention, surtout avec les murs pharaoniques du XIXe siècle ou les reprises en sous-œuvre plus exotiques.
Réglementation et démarches légales pour modification de mur porteur avec IPN
Modifier un mur porteur, ce n’est pas juste prendre un poste à souder et foncer tête baissée. En copropriété, il faut obtenir la validation de l’assemblée générale avant même de couper la première brique. La note de calcul (coût : entre 500 et 1500 € selon la complexité et le bureau d’études) doit être fournie à l’administration ou au syndic.
Sur une maison individuelle, c’est déclaration préalable obligatoire si la structure change. Pour les gros projets (création d’une baie supérieure à 2m ou modification importante de façade), le permis de construire peut devenir un passage obligé. L’assurance dommages-ouvrage peut aussi être exigée, notamment pour garantir la pérennité de la sécutité des travaux—un gage de tranquillité dont il serait bien dommage de se priver !
Choix de la section IPN adaptée : critères selon portée et charge linéique
Choisir l’IPN parfait, c’est un peu comme sélectionner les pneus d’une voiture de course : la moindre approximation peut finir en catastrophe. Contextualiser le choix permet de s’éviter des réveils nocturnes au son de la fissure suspecte.
Comparaison entre IPN, IPE et HEA pour murs porteurs en rénovation
L’IPN est idéal pour les rénovations grâce à ses ailes inclinées, combinant efficacité et compacité. Un HEA, à l’inverse, encaisse bien plus de charge, mais s’avère plus lourd, coûteux, et encombrant—pas toujours adapté à la structure existante. Les IPE, eux, sont plus légers (ailes parallèles), mais moins rigides en flexion.
Retenez : en rénovation d’un mur porteur, l’IPN reste le profil tout-terrain… mais il existe toujours une solution mieux dimensionnée à chaque configuration complexe, d’où l’intérêt de l’avis d’un pro du bâtiment dès l’étude de faisabilité.
Risques liés à un dimensionnement erroné : affaissement, fissures et responsabilité
Mauvais calcul, mauvaise section, appuis foireux, et boum : fissures radiales, ouverture qui coince ou affaissement du plancher, voire accidents plus graves. L’impact financier (et moral) peut vite dépasser le simple coût de la poutre : assurance qui ne couvre pas, travaux de reprise, responsabilité civile engagée, procès… Pas vraiment l’ambiance rêvée pour un projet de rénovation réussi.
Exemples concrets d’incidents dus à un mauvais calcul d’IPN
Incident | Origine | Conséquences |
|---|---|---|
Ouverture surdimensionnée | IPN sous-calibré | Portée insuffisante, effondrement partiel |
Appui trop court | Encastrement sous 15 cm | Glissement, fissures verticales structurelles |
Scellement béton rapide | Non-respect des temps de prise | Fissures et tassement progressifs |
IPN mal posé | Absence platines métalliques | Déformation excessive, sinistre assuré |
La règle ? Jamais de “au pif” avec un IPN, ni de bricolage approximatif en phase APD, qui doit toujours s’appuyer sur des experts.
Outils et limites du calcul IPN : de l’abaque aux logiciels spécialisés
Impossible de rater la vague digitale dans le calcul IPN : abaques traditionnels, simulateurs en ligne, équipes qui jurent par Excel ou par l’Eurocode… Mais chaque système a ses failles. La complexité des chantiers contemporains impose clairement de checker la logique (parfois absurde) des différents outils.
Avantages et limites des méthodes manuelles et calculatrices en ligne
Les abaques papier ou en PDF servent à dégrossir le dimensionnement pour les petits projets, ou à vérifier un ressenti technique. Idéal si le chantier est “classique” et les appuis propres. Mais attention : ces méthodes ne prennent pas en compte les pathologies du bâti existant, ni les charges extraordinaires (climatiques, rénovations exotiques, etc.).
Calculatrices en ligne ? Pratique pour une estimation, mais incapables d’intégrer la réalité du sol, des reprises en sous-œuvre ou la résistance des anciens bétons. Se méfier d’un devis qui ne cite ni Eurocode ni NF EN 10024—c’est le b-a-ba pour éviter le faux-pas réglementaire.
Logiciels professionnels pour le calcul sécurisé selon Eurocode 3
Pour des IPN complexes (grandes portées, charges variables, combinaisons multiples) les logiciels professionnels sont incontournables. Du simple Robo Structural Analysis à l’artillerie lourde (Robot Autodesk, Graitec, Scia Engineer…) tout est possible, à condition de savoir manier le calcul selon Eurocode 3.
Ces logiciels traitent les cas de charge, modélisent les appuis réels, vérifient la flèche et fournissent des rapports de conformité utilisable pour les assurances et administrations. Là encore, la meilleure sécurité, c’est d’associer le chantier à un bureau d’études qualifié.
Mise en œuvre chantier et coûts liés à l’installation d’un IPN sur mur porteur
Dernière ligne droite : la théorie, c’est bien, mais le terrain réserve toujours ses surprises. Un IPN bien calculé mérite une mise en œuvre carrée, au risque de transformer une bonne idée en catastrophe budgétaire et technique.
Étapes clés sur chantier : étaiement, découpe, pose et scellement professionnel
Retour concret avec la rénovation d’un plateau parisien de 1920, où chaque étape a son importance :
Préparation et protection du site : bâchages, déviation des réseaux.
Étaiement soigneux du mur porteur avant toute ouverture, avec vérification de la stabilité.
Découpe précise pour réserver la place de l’IPN : pas question de forcer !
Manutention et mise en place de l’IPN, avec calage et réglage de la flèche.
Scellement professionnel au mortier ou béton fibré, contrôle de l’appui (20 cm minimum).
Temps de séchage (minimum 48h) avant retrait progressif des étais.
Chaque étape négligée multiplie les risques. Travaillez propre, méthodique, et vous éviterez cracks, fuites ou pire : le regard noir du bureau de contrôle.
Coûts estimatifs pour fourniture, pose IPN et note de calcul par bureau d’études
En 2026, le coût d’un IPN en fourniture oscille autour de 8 à 18€/kg selon la section et le fournisseur. À la louche, pour une section 200 (environ 26 kg/ml), il faut compter 210 à 470 €/ml posé, main-d’œuvre comprise.“
La note de calcul par un bureau d’études structure représente 500 à 1500 € selon la difficulté et la complexité des charges. À ajouter à la pose ou à la fourniture—ce n’est pas un luxe, mais un indispensable, surtout pour votre tranquillité (et pour l’assureur aussi).
Erreurs fréquentes en pose d’IPN à éviter pour garantir la solidité
Appuis trop courts : < 20 cm, c’est la porte ouverte au basculement ou au glissement du profil.
Scellement mal réalisé : cause de fissures béton à moyen terme.
Absence de cales métalliques : génère des points durs, mauvaise répartition de la charge.
Retrait trop rapide des étais : entraîne une flèche excessive irréversible.
Mépris des normes : mauvais ratio charges/portée, fiasco structurel et annulation des garanties assurance.
Pour boucler la boucle : prendre son temps, tout vérifier et surtout, faire valider chaque étape par des experts du IPN. Votre sécurité n’a pas de prix.
Pourquoi faut-il toujours valider le calcul d’un IPN par un bureau d’études structure ?
Parce qu’un mauvais dimensionnement d’IPN sur mur porteur peut provoquer des désordres graves (fissures, affaissement, voire effondrement) et que seule la validation d’un bureau d’études garantit la conformité aux normes (Eurocode 3, NF EN 10024), et la sécurité de l’ouvrage comme celle des occupants.
Quels sont les outils courants pour calculer un IPN sur mur porteur ?
On utilise souvent des abaques, des simulateurs gratuits en ligne ou des logiciels professionnels intégrant l’Eurocode 3. Cependant, ces outils ne remplacent pas l’expertise nécessaire pour prendre en compte toutes les charges, conditions d’appui et spécificités du chantier.
Quel coût prévoir pour une pose professionnelle d’IPN avec étude complète ?
En moyenne, comptez 200 à 500 €/ml pour la pose complète d’un IPN, fourniture incluse, selon la section, la portée et les conditions d’accès. Ajoutez 500 à 1500 € pour la note de calcul réalisée par un bureau d’études, ce qui reste dérisoire comparé aux risques en cas d’erreur.
Quelles sont les charges à inclure dans le calcul d’une IPN ?
Il faut intégrer le poids propre du plancher ou de la dalle béton, le poids des cloisons, les charges d’exploitation (usages), le poids de l’IPN acier lui-même, ainsi que les charges climatiques éventuelles (neige, vent) et toute charge exceptionnelle.
Pourquoi un mauvais appui IPN est-il si dangereux ?
Un appui insuffisant (moins de 20 cm, absence de platine ou scellement inadéquat) peut engendrer des fissures, des déformations ou le glissement de l’IPN. C’est une source majeure d’accidents structurels, souvent peu visibles à court terme mais catastrophiques sur la durée.
